Planetinis varžtas nėra puikus atsakymas į kiekvieną sudėtingą formulę. Jis užsitarnauja savo vietą, kai tikroji problema yra maišymo, šilumos perdavimo ir degazavimo derinimas, nesuteikiant medžiagai daugiau šiluminės istorijos, nei ji gali toleruoti.
Greitas atsakymas
Rinkitės planetinį sraigtą, kai kompozicijai reikalingas puikus paskirstymo maišymas, platus šilumos perdavimo plotas, savaime nusivalantis veiksmas arba laipsniškas degazavimas, ypač naudojant karščiui jautrų PVC, didelio užpildo junginius, elastomerus, klijus ir kompozicines medžiagas.
Likite su vienu varžtu, kai procesas yra stabilus ir daugiausiai reikia ekonomiško lydymo, transportavimo ir slėgio. Pasirinkite kartu besisukantį dvigubą sraigtą, kai pirmenybė teikiama greitam mišiniui, lanksčiam šoniniam padavimui arba stipresniam dispersiniam darbui. Jei štampui reikia didesnio slėgio, nei gali užtikrinti planetinė sekcija, prieš užsakydami suplanuokite slėgio pakopą pasroviui.
Pirmiausia įsitikinkite, kad visi reiškia tą patį planetinį varžtą
Šiame vadove planetinis sraigtas reiškia plastifikavimo sistemą, dar vadinamą planetiniu ritininiu ekstruderiu. Tai nėra planetinė ritininė sraigtinė pavara, naudojama linijiniam judėjimui. Polimerų apdorojimo bloke yra centrinis varžtas, keli mažesni planetiniai varžtai ir cilindras su vidiniais dantimis.
Nanhaiya savo standartinę planetinę sekciją stato su 6–18 planetinių varžtų, priklausomai nuo segmento skersmens. Įprastas dantų prošvaisa yra 0,2–0,4 mm. Medžiaga pakartotinai praeina pro tarpus tarp centrinio varžto, planetinių varžtų ir dantytos cilindro.
Mūsų gamyklos vaizdas:pirkėjas niekada neturėtų siųsti užklausos, kurioje parašyta tik „planetinis varžtas“. Nurodykite, ar jums reikia visos plastifikavimo dalies, centrinio varžto, planetinių varžtų, dantytos cilindro, dispersinio žiedo ar pakaitinio modulio. Šios dalys veikia kaip geometrijos rinkinys.
Kodėl geometrija keičia maišymo darbą

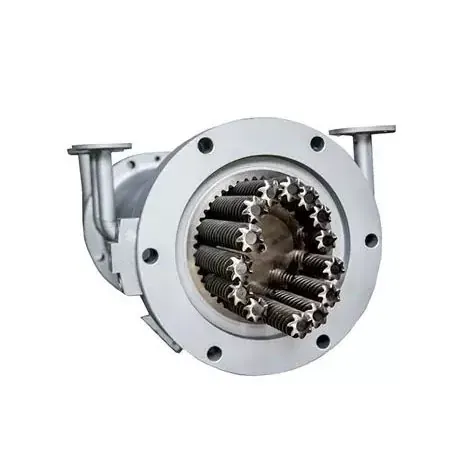

Planetiniai sraigtai sukasi aplink centrinį varžtą vidinio danties cilindro viduje. Medžiaga pakartotinai dalijama, ištempiama į plonus sluoksnius ir judant į priekį sujungiama. Tai sukuria daug paviršiaus kontaktų maišymui ir šilumos mainams.
2024 m. apžvalgaExpress polimeriniai laiškaiaprašo valcavimą ir kalandravimą panašų veiksmą ir susieja didelį kontaktinį plotą su paskirstomuoju maišymu, temperatūros valdymu ir išskyrimu. 2021 m. srauto modeliavimas parodė, kad veleno geometrija keičia paskirstymo ir dispersijos maišymą, o išplėtimas srautas ir dažni srauto tipo pokyčiai padeda paaiškinti rezultatą.
Nanhaiya planetos sekciją gali padalyti į dvi stadijas, tarp kurių yra dispersinis žiedas. Žiedas padidina vietinį priešslėgį, padidina šlytį, skatina ankstesnį tirpimą ir palaiko maišymą bei degazavimą. Tai proceso elementas, o ne apdaila, todėl jo vieta priklauso projekto projektavimui.
Palyginkite proceso pareigą, o ne varžtų skaičių
Vienos, dvigubos ir planetinės sistemos gali išlydyti ir pernešti polimerus, tačiau jos nepaskirsto darbo vienodai. Naudingas palyginimas prasideda nuo formulės, reikalingo maišymo mechanizmo, temperatūros lango, ventiliacijos apkrovos ir slėgio po maišymo sekcijos.
| Sprendimo veiksnys | Vienas varžtas | Kartu besisukantis dvigubas varžtas | Planetinis varžtas |
|---|---|---|---|
| Geriausias atspirties taškas | Stabili, žinoma medžiaga, daugiausia lydymosi ir transportavimo funkcija | Sumaišymas su lanksčiu padavimu ir moduliniais maišymo elementais | Karščiui jautrūs, labai užpildyti arba sudėtingi mišiniai, kuriems reikalingas platus kontaktinis plotas |
| Paskirstomasis maišymas | Ribotas, nebent pridedami maišytuvai | Geras ir konfigūruojamas | Puikus dėl pasikartojančio padalijimo ir riedėjimo |
| Dispersinis maišymas | Priklauso nuo geometrijos ir dažnai ribota | Stiprus su tinkamais minkymo ir maišymo elementais | Nuo vidutinio iki stipraus, priklausomai nuo veleno konstrukcijos ir sklaidytuvo žiedų |
| Šiluminė kontrolė | Paprasta sistema, mažesnė mainų zona | Geras, bet gali pridėti daug mechaninės šilumos | Didelis paviršiaus plotas palaiko glaudžius šilumos mainus |
| Degazavimas | Yra, bet mažiau lankstus | Gerai su ventiliacijos ir vakuumo sekcijomis | Puikiai tinka, kai ploni sluoksniai ir ventiliacijos pakopos yra suprojektuotos kartu |
| Didelės spartos veikimas | Tinka tinkamoms ekstruzijos užduotims atlikti | Dažnai stipriausias pasirinkimas | Paprastai nepasirenkamas didžiausias varžto greitis |
| Slėgio generavimas | Gerai | Priimtina ir priklauso nuo dizaino | Dažnai reikia atskiro pasroviui skirto slėgio tirpalo |
| Valymas ir šluostymas | Gali išlaikyti medžiagą mažo srauto vietose | Savaime nusišluostantis tinkamas susipynimo dizainas | Stiprus savęs nuvalymas per planetų įsitraukimą |
| Mechaninis sudėtingumas | Žemiausias | Aukštesnis | Aukščiausias, su keliais tiksliai sujungiamais komponentais |
Mūsų gamyklos vaizdas:nemokėkite už planetinę sekciją, kai gerai suprojektuotavienas varžtasjau turi produkciją ir kokybę. Nesirinkite planetinio, kai tikrasis poreikis yra didelės spartos maišymas ir lankstus šoninis padavimas, kad alygiagretus dvigubas varžtassusitvarko geriau. Atnaujinkite tik tada, kai formuluotė rodo tam tikrą proceso apribojimą.
Kur planetinis varžtas uždirba savo kainą
Nanhaiya taikoma trims reiklioms taikymo grupėms: didelio užpildo junginiams, elastomerams ir lanksčiam plastikui bei specialiam milteliais užpildytam maišymui arba granuliavimui. Jo planetinė 3D kirpimo sistema apdoroja PP su mažiausiai 60% kalcio karbonato, PA su mažiausiai 40% stiklo pluošto ir didelio klampumo TPU ir TPE.
Tas pats gaminių asortimentas sumažina plastifikavimo laiką 30–50%, palyginti su tradicinėmis vieno sraigtinėmis sistemomis. Didelio užpildymo atveju tikslinis tempimo stiprio nuokrypis yra 5 % arba mažesnis. Specialių milteliais užpildytų medžiagų tikslinė dispersija yra 90 % arba didesnė.
Didelio užpildo junginiai
Įprastas darbas apima PP grindų pagrindą su 50–70 % kalcio karbonato ir PA automobilių konstrukcijas su 30–50 % stiklo pluošto.
Pirkti už:pakartotinis užpildo gausaus lydalo padalijimas, temperatūros kontrolė ir nuoseklios savybės.
Karščiui jautrios lanksčios medžiagos
Įprastas darbas apima TPR žaislus, TPE sandarinimo juosteles ir lankstų PVC vamzdį su ne mažiau kaip 30 % plastifikatoriaus.
Pirkti už:maišymas ir šilumos mainai kontroliuojant buvimo laiką ir garavimą.
Specialios miltelių sistemos
Įprasti darbai apima variu užpildytus PE laidžius junginius ir aliuminio oksidu užpildytus PC dilimui atsparius junginius.
Pirkti už:miltelių paskirstymas, aglomerato kontrolė ir planuojamas degazavimas.
Šie skaičiai apibrėžia Nanhaiya taikymo sritį. Pirkimo specifikacijoje vis tiek reikia nurodyti tikslią dervos klasę, užpildo dalelių formą, priedų pakuotę, drėgmę, padavimo metodą, temperatūros ribas ir pirkėjo produkto priėmimo testą.
Kur planeta yra neteisingas pasirinkimas
Planetinė sistema turi daugiau poravimosi komponentų ir reikalauja tikslios danties geometrijos, klirenso ir terminio apdorojimo. Pirkimo kaina ir priežiūros išlaidos gali viršyti vieno ir dviejų sraigtų alternatyvas. 2024 m. apžvalgoje taip pat nurodomas didelis sraigto greitis ir slėgio generavimas kaip santykiniai trūkumai.
Slėgis yra svarbus, nes maišymo sekcija ir štampas atlieka skirtingus darbus. Planetinė sekcija gali gerai paruošti lydalą, tačiau vis tiek reikia vieno sraigto arba krumpliaračio siurblio, kad stabilizuotų slėgį ribojančiame štampelyje. Šis sprendimas turi įtakos variklio apkrovai, valdikliams, buvimo laikui ir linijos išdėstymui.
Pasirinkite kitą sistemą, kai:formulė lengvai tirpsta, o linija jau atitinka kokybę; verslo atvejis daugiausia priklauso nuo mažiausių pradinių išlaidų; procesui reikia agresyvaus didelio greičio mišinio; recepte dominuoja šėrimas iš šono; arba štampavimo slėgis turi būti gaunamas iš tos pačios paprastos plastifikavimo stadijos.
Skalė taip pat keičia atsakymą. 2023 m. atliktas eksperimentinis tyrimas parodė, kad geometrija, medžiagos klampumas, pralaidumas ir transportavimo greitis pakeitė lydymosi temperatūrą, slėgį ir buvimo laiką. Sėkmingas nedidelis bandymas negali būti perkeltas vien pagal skersmens santykį.
Standartinis ar mutavęs planetinis varžtas?
Thestandartinis planetinis varžtasatskiria stabilų padavimą nuo planetinio maišymo su termoizoliaciniu sluoksniu. Supaprastintas srauto kelias sumažina stovinčias vietas ir palaiko valymą keičiant partiją arba medžiagą. Jis naudojamas standžiam, pusiau standžiam ir minkštam PVC, taip pat ABS, TPO, TPU ir užpildytam polietilenui.
Themutavęs planetinis varžtasgali pakeisti varžtų išdėstymą arba danties profilį pagal specialų darbą. Priverstinis aušinimas padeda apsaugoti šilumai jautrią medžiagą nuo degimo tiekimo įrenginyje. Priklausomai nuo proceso reikalavimų, galima atidaryti arba uždaryti specialią ventiliaciją ir vidinį spiralinį sandarinimo dangtelį.
| Projekto būklė | Standartinis dizainas | Mutacinis dizainas |
|---|---|---|
| Platus žinomų PVC, ABS, TPO, TPU arba užpildytų PE gaminių asortimentas | Stiprus atspirties taškas | Naudokite tik tuo atveju, jei standartinis išdėstymas negali atitikti nustatytos ribos |
| Karščiui jautrus pašaras pradeda lipti arba irti prieš maišymo sekciją | Peržiūrėkite tiekimo izoliaciją ir aušinimą | Priverstinis aušinimas gali būti integruotas darbo metu |
| Drėgmės ar lakiųjų medžiagų pašalinimas yra pagrindinis kokybės reikalavimas | Pakopinė sekcija ir dispersijos žiedas gali palaikyti degazavimą | Specialios išmetimo ir sandarinimo priemonės leidžia labiau pritaikyti |
| Klijai, silikonas, kabelių junginys, WPC arba neįprastas kompozitas | Galimas po formulės peržiūros | Geresnis maršrutas, kai turi keistis danties profilis, buvimo laikas ar ventiliacija |
| Dažnas gaminio keitimas | Supaprastintas kanalas ir savaiminio išsivalymo veiksmas yra naudingi | Papildomos funkcijos neturėtų sukelti nereikalingo valymo sudėtingumo |
Nanhaiya statybos ir veikimo diapazonas
„Nanhaiya“ gamina centrinį varžtą, planetinius varžtus ir dantytą cilindrą nuo 38CrMoAlA plieno iki GB/T 3077. Pagrindinis varžtas yra dvigubai nitriduojamas, varomi varžtai gesina ir nitriduoja, o išleidimo anga yra galvanizuota apsaugai nuo korozijos.
| Prekė | Nanhaiya produkto duomenys |
|---|---|
| Planetiniai varžtai vienai sekcijai | 6–18, proporcingas planetos segmento skersmeniui |
| Tipiškas dantų klirensas | 0,2–0,4 mm |
| Pagrindinis varžto greitis | Nuo 3 iki 60 aps./min. paskelbtoje NHY-SW šeimoje |
| Pavaros galia | 119–250 kW visoje paskelbtoje modelių lentelėje |
| Šilumos perdavimo alyvos reikalavimas | 400–600 dm3 visoje paskelbtoje modelių lentelėje |
| Maksimali PVC skaidraus lakšto išeiga | 500–1800 kg/h visoje paskelbtoje modelių lentelėje |
| Maksimali PVC spalvos kieto lapo išvestis | 700–2 000 kg/h visoje paskelbtoje modelių lentelėje |
| Maksimali PVC minkštos plėvelės išeiga | 900–2400 kg/h visoje paskelbtoje modelių lentelėje |
| Gesinimo kietumas | HB260-290 |
| Azotavimo kietumas ir gylis | HV900-1100; 0,5–0,8 mm |
| Azotinis trapumas | 1 ar žemesnės klasės |
| Paviršiaus šiurkštumas ir tiesumas | Ra0,4; 0,015 mm |
| Lydinio kietumas ir gylis | HRC55-62; 0,8–2,0 mm |
Šie diapazonai padeda apibrėžti produktų šeimą. Galutinė galia priklauso nuo pasirinkto modelio, sudėties, padavimo, ventiliacijos, temperatūros valdymo sistemos, slėgio pasroviui ir gaminio specifikacijos.
Nanhaiyagamybos įrangaapima CNC tekinimo stakles ruošiniams iki 6 m, gręžimo ir frezavimo įrangą su 0,02 mm padėties nustatymo tikslumu ir penkių ašių galimybę sudėtingoms sraigtinėms konstrukcijoms. Theaptarnavimo komandapalaiko brėžinį prieš pardavimą ir proceso peržiūrą.
Vykdykite bandomąją versiją, kuri atsakytų į pirkimo klausimą
Bandymas turėtų palyginti dabartinį procesą su siūloma planetos konfigūracija pagal rašytinį priėmimo planą. Nespręskite apie sistemą iš vieno patrauklaus pavyzdžio, pagaminto naudojant kitokią formulę arba mažesnę galią.
- Užšaldykite kompoziciją.Užrašykite kiekvieną polimerą, užpildą, plastifikatorių, stabilizatorių, pigmentą, drėgmės vertę ir perdirbtą frakciją.
- Apibrėžkite esamą ribą.Nurodykite, ar problema yra aglomeracija, spalvos dryžiai, terminis skilimas, prastas degazavimas, kintančios savybės, išeiga ar valymo laikas.
- Nustatykite reikiamą produkto rezultatą.Naudokite išmatuojamus sklaidos, tempimo, spalvos, lakumo, storio, paviršiaus ar defekto kriterijus.
- Įrašykite proceso langą.Užfiksuokite padavimo greitį, greitį, zonos temperatūrą, lydymosi temperatūrą, slėgį, sukimo momentą arba variklio apkrovą, vakuumo ir buvimo laiko indikatorių.
- Patikrinkite slėgį pasroviui atskirai.Patvirtinkite, ar planetinė sekcija, vieno sraigto išleidimo pakopa arba krumpliaratinis siurblys atlieka štampavimo funkciją.
- Po bėgimo apžiūrėkite.Peržiūrėkite likučius, išvalymą, dantų paviršius, nuosėdas ir medžiagas, likusias aplink sklaidytuvą arba ventiliacijos angą.
Mūsų gamyklos vaizdas:Įtikinamiausias planetos išbandymas nėra tas, kurio našumas didžiausias. Tai yra tas, kuris pirkėjui tiksliai parodo, kuris senas limitas išnyko, koks naujas limitas atsirado ir ar kokybės langas liko atviras pakankamai ilgai realiai gamybai.
Planetinio varžto projekto RFQ kontrolinis sąrašas
- Pilna formulė su svorio procentais
- Dervos rūšys, klampos ir temperatūros ribos
- Užpildo tipas, dalelių forma, dydis ir drėgmė
- Tūrinis tankis ir dabartinis pašarų metodas
- Tikslinė ir esama galia kg/val
- Reikalingos sklaidos arba produkto savybių ribos
- Dabartinė varžtų sistema ir žinoma kliūtis
- Reikalinga standartinė arba mutuota konfigūracija
- Vėdinimo, vakuumo ir lakiųjų medžiagų šalinimo apkrova
- Slėgis ir pasroviui skirta įranga
- Valymo dažnis ir medžiagų keitimo seka
- Galimi brėžiniai ir sujungimo matmenys
- Variklio, greičių dėžės ir temperatūros valdymo duomenys
- Nuotraukos, pavyzdžiai ir nesėkmingos kokybės įrodymai
Jei tai yra pakaitalas, į komplektą įtraukite centrinį varžtą, planetinius varžtus, vidinius dantytus cilindrus ir sklaidytuvo žiedo matmenis. Sumaišius naujus ir susidėvėjusius besijungiančius komponentus be matavimo, gali pasikeisti prošvaisa ir apkrovos pasiskirstymas.
Dažnai užduodami klausimai
Kas yra planetinis sraigtas apdorojant polimerą?
Tai plastifikavimo ir maišymo sistema su centriniu varžtu, keliais planetiniais sraigtais ir vidine dantyta statine. Planetiniai sraigtai sukasi aplink centrinį varžtą, kol medžiaga suvyniojama į plonus sluoksnius, sumaišoma ir perduodama per įrenginį.
Kada planetinis varžtas yra geresnis už vieną varžtą?
Planetinė sistema tampa patraukli, kai vienas sraigtas negali užtikrinti pakankamo paskirstymo maišymo, šilumos perdavimo ploto ar degazavimo didelio užpildymo, karščiui jautriai, elastomerinei arba kelių komponentų kompozicijai. Vienintelis sraigtas išlieka paprastesnis, kai darbas daugiausia yra lydymas, transportavimas ir slėgio generavimas.
Kada dvigubas varžtas yra geresnis už planetinį varžtą?
Kartu besisukantis dvigubas sraigtas dažnai yra geresnis pasirinkimas greitam mišiniui, lanksčiam šoniniam padavimui ir stipriam dispersiniam maišymui. Planetinė sistema yra stipresnė, kai dominuojantys poreikiai yra švelni šilumos kontrolė, puikus paskirstymo maišymas, savaiminis išsivalymas ir dujų pašalinimas.
Ar planetinis sraigtas gali apdoroti didelius junginius?
Taip. Nanhaiya sukonfigūruoja planetinius varžtus didelio užpildo PP, stiklo pluoštu sustiprintam PA, užpildytam polietilenui, WPC ir kitoms sudėtinėms sistemoms. Tiektuvas, veleno išdėstymas, temperatūros reguliatorius, susidėvėjimo paketas ir slėgio pakopa turi tiksliai atitikti formulę.
Kuo skiriasi standartiniai ir mutuoti planetiniai varžtai?
Standartinėje „Nanhaiya“ konstrukcijoje naudojamos apibrėžtos padavimo ir planetinės maišymo sekcijos, skirtos įvairiems PVC, ABS, TPO, TPU ir užpildytiems polietilenams. Mutuotose versijose gali būti naudojamas pakeistas veleno išdėstymas arba danties profilis, priverstinio tiekimo aušinimas, speciali ventiliacija ir vidinis sandarinimo dangtelis, skirtas labiau specializuotiems proceso darbams.
Ar planetinis sraigtas pats sukuria pakankamą slėgį?
Ne kiekvienai eilutei. Planetinės ritininės sistemos parenkamos daugiausia maišymui, šilumos perdavimui ir degazavimui, o jų slėgio generavimo galimybė gali būti mažesnė nei vieno sraigto. Kai kuriose linijose naudojamas vienas sraigtinis arba krumpliaratinis siurblys, kai štampui reikia stabilesnio slėgio.
Kokius duomenis turėčiau siųsti „Nanhaiya“ dėl planetinio varžto projekto?
Atsiųskite visą sudėtį, komponentų procentines dalis, tūrinį tankį, drėgmę ir lakiąsias medžiagas, temperatūros ribas, tikslinę galią, reikalingą dispersiją, esamą įrangą, slėgio našumą, oro išleidimo poreikius, produkto specifikaciją, valymo grafiką ir turimus brėžinius.
Komercinis atskleidimas: „Nanhaiya“ gamina planetinius varžtus ir susijusius komponentus, nurodytus šiame vadove. Galutinis pasirinkimas ir priėmimas priklauso nuo formulės, įrangos konfigūracijos, patvirtinto brėžinio ir projekto bandymo plano.
