Kūginis dvigubas sraigtinis cilindras: išsamus specifikacijų, pritaikymo ir pasirinkimo vadovas

2026-08-05 0 Palikite man žinutę

PagalNanhaiya techninė komanda— Screw & Barrel Engineering, Zhoushan · Peržiūrėtas gamyklos tikslumas · ~10 min.

Greitas atsakymas

Kūginis dviejų sraigtų vamzdis yra kūginis, dviejų angų ekstruzijos komponentas, kuriame du kūginiai varžtai sukasi atitinkamos kūginės vamzdžio viduje. Smailėjanti geometrija užtikrina stiprų padavimą ir didelį suspaudimą per trumpą ilgį, todėlkūginis dvigubas varžtas ir cilindrasyra standartinis PVC vamzdžių, profilių, lakštų ir WPC ekstruzijos pasirinkimas.

Jei naudojate PVC arba medžio-plastiko liniją,kūgio formos dviejų varžtų cilindrasyra viena iš dalių, kuri tiesiogiai lemia jūsų našumą, lydalo kokybę ir eksploatavimo išlaidas. Pasirinkę netinkamą dydį, medžiagą ar tarpą, sumokėsite už susidėvėjimą, laužą ir prastovą. Šiame vadove aprašoma, kaip veikia kūginis varžtas, specifikacijos, kurios svarbios perkant, kuo ji skiriasi nuolygiagretus dvigubas varžtas, ir kaip pasirinkti, įdiegti ir prižiūrėti – parašyta iš gamyklos, kuri kasdien apdirba šias dalis, perspektyvos.

Conical twin screw barrel manufactured by Nanhaiya — Kūginis dviejų varžtų ir cilindrų komplektas – kūginės kiaurymės suteikia trumpo ilgio suspaudimą, idealiai tinka karščiui jautriam PVC.

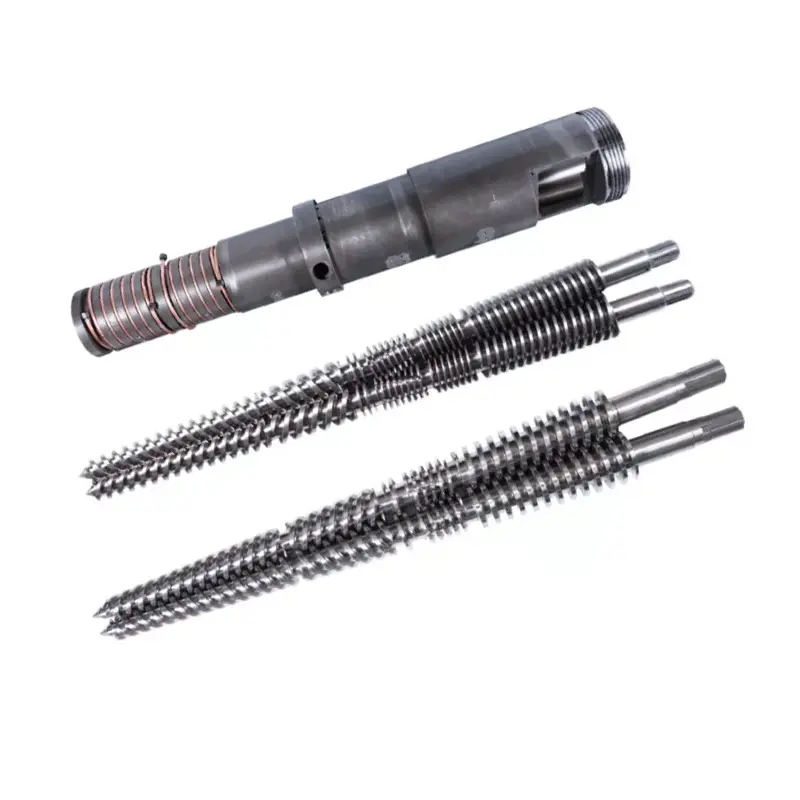

Kaip veikia kūginė dviejų varžtų statinė

Akūginis dviejų sraigtų ekstruderyra, du varžtai yra vienas šalia kito nedideliu kampu, platūs tiekimo gale ir siauri štampavimo gale. Statinės skylės susiaurėja, kad atitiktų. Žaliavai judant iš didelio skersmens padavimo zonos į mažo skersmens dozavimo zoną, susitraukiantis tūris ją suspaudžia ir plastifikuoja, o susikertantys skrydžiai perduoda ir maišosi. Kadangi du varžtai sukasi priešingai ir visiškai susikerta, kūginis dvigubas sraigtas ir cilindras veikia beveik kaip teigiamo tūrio siurblys – pastovus našumas esant mažam, švelniam šlyčiui, kuris apsaugo karščiui jautrius polimerus, tokius kaip PVC.

Procesas suskirstytas į tris etapus:

Maitinimas ir perdavimas— didelis padavimo galo skersmuo suteikia didelį įsiurbimo tūrį, todėl miltelių mišiniai ir mažo tūrio tankio medžiagos (pvz., PVC sausas mišinys) yra patikimai įtraukiamos be tiltelių.
Suspaudimas ir plastifikavimas— kūgis sumažina kanalo tūrį išilgai, sutankindamas medžiagą, išstumdamas orą ir lydydamas jį kombinuoto karščio ir mechaninio darbo metu.
Matavimas ir išleidimas— siaura dozavimo zona sukuria stabilų slėgį ir kontroliuojamu greičiu stumia vienodą, vienalytį lydalą per štampą.

Statinė daro daugiau, nei talpina varžtus. Jame yra šildytuvas ir aušinimo zonos, kurios kiekvieną etapą palaiko reikiama temperatūra. Nanhaiya statinėse naudojamas kelių zonų šildymo ir vėsinimo dizainas – paprastai tiekimo, suspaudimo ir homogenizavimo zonos – su pasirenkama vakuumine ventiliacija, kad iš lydalo pašalintų drėgmę ir lakiąsias medžiagas, o tai svarbu užpildytiems ir higroskopiniams junginiams.

Pagrindinės specifikacijos, kurias reikia patikrinti prieš perkant

Dvi kūginės statinės gali atrodyti vienodai ir veikti labai skirtingai. Tai yra specifikacijos, pagal kurias nustatomas tinkamumas, našumas ir nusidėvėjimo laikas – skaičiai, kuriuos turėtumėte patvirtinti bet kurioje citatoje.

Specifinis elementas	Ką tai reiškia	Kodėl tai svarbu
Skersmens santykyra	Tiekimo galo / antgalio skersmuo, pvz. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Nustato mašinos klasę ir išvesties juostą – turi tiksliai atitikti jūsų ekstruderio modelį
L/D santykyra	Efektyvus apdorojimo ilgis ir skersmuo	Ilgesnis efektyvus ilgis = daugiau buvimo laiko visiškam susiliejimui ir degazavimui
Medžiagos klasė	38CrMoAlA azotuotas plienas, W6Mo5Cr4V2, HIP miltelinis plienas arba bimetalinyra	Tiesiogiai skatina susidėvėjimą ir atsparumą korozijai nuo užpildytų / PVC junginių
Paviršiaus apdorojimas ir kietumas	Nitridavimas, chromavimas, bimetalinio lydinio arba volframo karbido purškimas	Nanhaiya purškia volframo lydinio sluoksnį, kad pasiektų62 HRCstatinės viduje, palyginti su įprastu 58 HRC
Lydinio sluoksnio gylyra	Dėvėjimui atsparaus vidinio sluoksnio storyra	„Nanhaiya“ bimetalinis sluoksnis yra 2,5–3 mm – gilesnis sluoksnis reiškia ilgesnį aptarnavimo langą
Varžto / statinės tarpas	Tarpas tarp skrydžio antgalio ir skylės sienos	Per didelis = slėgio nuostoliai ir maža galia; sandarus, tikslus tarpas užtikrina aukštą efektyvumą
Tolerancija / tiesumas	Gatavos detalės apdirbimo tikslumas	Nanhaiya sulaiko kūgines dvigubas statines iki ±0,0005 mm, kad jos būtų nuosekliai ir kartojamos
Išėjimo galia (kg/h)	Vardinis pralaidumas pagal dydį	Pagrindinis pirkėjo numeris – suderinkite jį su linijos greičiu ir produktu

Bendra pramonės pastaba:SJZ tipo kūginėse mašinose yra įprastas kūginio dydžio žymėjimas, pvz., 45/90 arba 65/132 (tiekimo/štampavimo skersmuo mm), todėl taip nurodytą statinę dažnai galima suderinti su esamu ekstruderiu. Prieš užsakydami visada patvirtinkite brėžinį ar pavyzdį. Standartinius dydžius galite pamatyti mūsų svetainėjekūgio formos dviejų varžtų cilindraspuslapį.

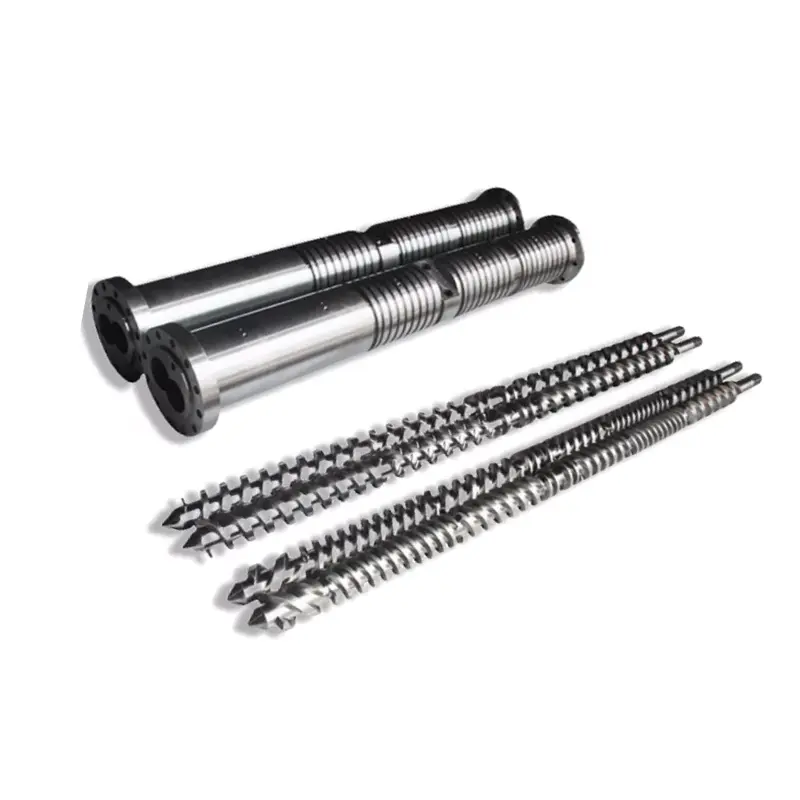

Kūginis ir lygiagretus dviejų varžtų cilindras

Dažniausiai pirkėjai užduoda klausimą, ar jiems reikia kūginės ar alygiagretus dvigubas varžtas. Abu yra dviejų sraigtų, abu sujungti, tačiau geometrija tinka įvairiems darbams. Trumpai tariant: kūginis puikiai tinka tiesioginiam vamzdžių, profilių ir plokščių PVC/WPC išspaudimui; Parallel yra stipresnis mišiniams, pagrindiniam mišiniui ir labai daug užpildų turinčioms formulėms.

faktorius	Kūginis dvigubas varžtas	Lygiagretus dviejų varžtų cilindras
Pašarų elgesys	Didelė padavimo anga – geresnis mažo tūrio miltelių įsiurbimas	Vienodas šėrimas mišiniams ir pašarams granulėmyra
Suspaudimas	Didelis suspaudimas, įmontuotas į kūginę geometriją	Nuolatesnis suspaudimas išilgai fiksuoto skersmens
Šiluma / kirpimas	Švelnesnis, kontroliuojamas apdorojimas – tinka karščiui jautriam PVC	Didesnis kirpimas – geriau intensyviam maišymui ir dispersijai
Tipiškas naudojimas	PVC vamzdis, profilis, lakštas, WPC, dervos plytelės	Pagrindinis mišinys, maišymas, didelio CaCO₃ ir stiklo užpildytas darbas
Priežiūra	Reikia atidžiai stebėti susidėvėjimą ir tarpą ties kūgiu	Dažnai lengvesnis geometrijos standartizavimas ir elementų keitimas

Naudinga taisyklė: jei jūsų galutinis produktasyraekstrudatas (vamzdis arba lenta tiesiai nuo štampo), kūgio formos dviejų varžtų cilindras paprastai yra tinkamas įrankis. Jei gaminate granules arba išsklaidote reiklų priedų pakuotę, pažiūrėkite į lygiagrečią dviejų varžtų cilindrą – ypač priešpriešinį besisukantį tipą, skirtą labai dideliam karbonato kiekiui. Nežinote, kuri tinka jūsų linijai? Mūsųvienas varžtas, visos kūginės ir lygiagrečios diapazonai rodomiproduktų puslapyje.

Įprastos programos

Kadangi jame dera stiprus padavimas, didelis suspaudimas ir švelnus kirpimas, kūginis dvigubas varžtas ir cilindras yra standaus PVC ir medžio-plastiko ekstruzijos darbo arkliukas. Geriausiai veikia:

PVC vamzdyra— vandens tiekimo, drenažo ir kanalizacijos vamzdis iš sauso mišinio PVC.
PVC profilyra— langų ir durų profiliai, kraštų juostos ir apdaila.
PVC plokštės ir lakštai- putplasčio plokštė, marmuro lakštai ir laisvo putplasčio plokštė (žrPVC plokštės kūginis dvigubas varžtas).
WPC (medžio-plastiko kompozitas)— paklotai, sienų plokštės ir profiliai iš medienos pluoštu užpildytų mišinių.
Gaminiai iš PE ir dervos plytelių— įskaitant gofruotą dervos čerpę ir PE užpildytus profilius.
PVC granuliavimas— PVC sauso mišinio pavertimas granulėmis, skirtomis tolesniam naudojimui.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Kūginis dviejų varžtų cilindras, sukonfigūruotas PVC plokštėms ir putplasčio lakštų ekstruzijai.

Kaip pasirinkti tinkamą kūginę dvigubo varžto cilindrą

Atranka susideda iš trijų klausimų: kokią medžiagą naudojate, kokios produkcijos jums reikia ir kokia abrazyvi jūsų formulė? Naudokite toliau pateiktą matricą kaip atskaitos tašką, tada patvirtinkite tikslų dydį pagal savo įrenginį.

Jūsų medžiaga / poreikyra	Siūloma konfigūracija	Paviršiaus / medžiagos pasirinkimas
Tvirtas PVC vamzdis ir profilyra	Standartinė kūginė geometrija, pritaikyta jūsų ekstruderiui (pvz., 55/110, 65/132)	Nitrintas 38CrMoAlA švariam, mažai užpildo PVC
PVC + didelio CaCO₃ užpildas	Kūginis su sustiprinta nusidėvėjimo zona arba pakopinis lygiagrečiai priešingai besisukantyra	Bimetalinis / volframo karbido sluoksnis (62 HRC), skirtas dilimui
WPC / medienos pluošto junginiai	Kūginis su stipria ventiliacija ir apsauga nuo nusidėvėjimo	Bimetalinis - medienos pluoštas + užpildai yra labai abrazyvūs
PVC putplasčio plokštė / lakštas	Kūgio formos reguliuojama lydymosi temperatūra ir stabilus slėgyra	Nitritas arba bimetalinis, priklausomai nuo užpildo lygio
Didelė našumas naudojant tą patį pėdsaką	Didesnis skersmens santykis ir (arba) ilgesnis efektyvus ilgyra	Suderinkite kietumą su veikimo valandomis ir užpildo apkrova

Kad ir koks būtų atsakymas, vienintelis svarbiausias žingsnis yra pritaikyti statinę prie esamos mašinos. Kūginės dalys yra iš esmės pritaikytos ekstruderiui, kuriame jos veikia, todėl brėžinys arba pavyzdys su pagrindiniais matmenimis (tiekimo/štampavimo skersmuo, atstumas nuo centro, bendras ilgis ir flanšo detalės) leidžia nurodyti tiksliai tinkantį pakeitimą, o ne „pakankamai arti“ dalį. Jei jums reikia visos linijos, o ne komponento, mes taip pat gaminamesukomplektuotos ekstruderio mašinos.

Montavimo ir laidų sujungimo pagrindai

Tiksli statinė veikia tik tada, kai ji sumontuota kvadratine, švari ir tinkamai šildoma. Toliau pateikti veiksmai yra bendra apžvalga – visada vadovaukitės mašinos gamintojo vadovu ir blokavimo procedūromis.

Išjunkite maitinimą ir užblokuokite.Prieš išimdami seną statinę, izoliuokite pavarą ir visus šildytuvus. Prieš pradėdami patvirtinkite nulinę energiją.
Nuvalykite poravimosi paviršius.Pašalinkite seną sandariklį, anglį ir atplaišas nuo flanšų ir nustatymo paviršių, kad naujoji statinė neišsikraipytų.
Sumontuokite ir sulygiuokite.Pritvirtinkite kūginę cilindrą prie pavarų dėžės / padavimo korpuso, patikrinkite koncentriškumą ir, kad varžtai laisvai sukasi ranka, prieš įjungiant maitinimą.
Sujunkite šildytuvo zonas.Iš naujo prijunkite juostinius šildytuvus ir aušinimą kiekvienai zonai (tiekimas → suspaudimas → matavimas) ir suporuokite kiekvieną termoporą su tinkamu valdiklio kanalu, kad nebūtų kryžminio zonų.
Nustatykite mirkymo profilį.Lėtai pašildykite cilindrą iki temperatūros ir leiskite jam susigerti, kad plienas ir lydalas išsilygintų prieš įjungdami varžtus – užvedus šaltą, kyla pavojus, kad sukimo momentas bus pažeistas.

Šildymo zonos patarimas:laikykite tiekimo zoną vėsiausią ir padidinkite temperatūrą link štampo. Nelygios arba netinkamai pažymėtos zonos yra viena iš dažniausiai pasitaikančių bangavimo ir juodų dryžių priežasčių – verta dar kartą patikrinti pakeitus statinę.

Gedimų šalinimas ir nusidėvėjimas

Dauguma kūginės statinės problemų praneša apie save kaip nestabilią išeigą, perkaitimą arba sugadintą produktą. Naudokite šią lentelę, kad greitai pereitumėte nuo simptomo prie galimos priežasties, kurią reikia pašalinti.

Simptomas	Tikėtina priežastyra	Pataisyti
Išvestis svyruoja / banguoja	Pašarų nenuoseklumas, susidėvėję skrydžiai arba temperatūros pokytyra	Patikrinkite tiekimą, patikrinkite zonos temperatūrą, išmatuokite varžto / statinės tarpą
Perkaitimas	Šildytuvo disbalansas, per didelė trintis arba užblokuotas aušinimas	Patikrinkite kiekvieną zoną ir aušinimo grandinę; iš naujo nustatyti termoporas
Prastas plastifikavimas	Neteisingas varžto nustatymas arba susidėvėjusi statinės anga	Patikrinkite konfigūraciją; patikrinkite, ar nepadidėjo tarpas nuo susidėvėjimo
Juodos linijos / dryžiai	Negyvos dėmės, kuriose yra suardyta medžiaga arba įbrėžta skylė	Kruopščiai nuplaukite ir išvalykite; patikrinkite skylę ir varžto paviršių
Per didelis / greitas susidėvėjimas	Abrazyvinis užpildas, prasta priežiūra arba netinkamas kietumas	Atnaujinkite į bimetalinę / volframo karbido statinę; sugriežtinti priežiūrą

Dėvėjimas yra normalus – tikslas yra, kad jis būtų lėtas ir nuspėjamas. Abrazyviniai užpildai (CaCO₃, medienos pluoštas, stiklas) greičiausiai atakuoja angą ir skrieja, todėl gilesnis, kietesnis vidinis sluoksnis atsiperka. 62 HRC volframo pridėtas paviršius tiesiog ilgiau laikosi prieš šiuos junginius nei standartinis 58 HRC paviršius, todėl pailgėja intervalas tarp perstatymų.

Priežiūros kontrolinis sąrašas

Trumpi, reguliarūs patikrinimai apsaugo nuo brangių gedimų. Įtraukite šiuos dalykus į savo kasdienybę:

Intervalas	Patikrinkite	Veiksmas
Kiekviena pamaina	Zonos temperatūros ir amperai	Žurnalų rodmenys; ištirti bet kokį nukrypimą nuo pradinės linijos
Kas savaitę	Lydymosi kokybė ir paviršiaus apdaila	Stebėkite, ar neatsirado naujų dryžių, gelių ar išvesties pokyčių
Kas mėnesį	Išvalykite ir vizualiai patikrinkite skylę / varžtą	Išvalykite negyvas vietas; ieškokite įbrėžimų ar spalvos pakitimų
Kas ketvirtį	Varžto / statinės tarpas	Išmatuokite tarpą; palyginkite su specifikacijomis, kad stebėtumėte nusidėvėjimo greitį
Kaip reikia	Šildytuvo ir termoporos vientisumas	Pakeiskite sugedusias juostas / jutiklius, kol jie nesukels gaminio gedimo

Dažnai užduodami klausimai

Kas yra kūginė dviejų varžtų statinė?

Tai kūginis dviejų angų ekstruzijos komponentas, kuriame du kūginiai varžtai sukasi atitinkamoje kūginėje statinėje. Kūgis suspaudžia ir plastifikuoja medžiagą per trumpą ilgį, todėl kūgio formos sraigtinis cilindras idealiai tinka PVC vamzdžių, profilių, lakštų ir WPC ekstruzijai.

Kokioms medžiagoms geriausia naudoti?

Tvirtas PVC (vamzdis, profilis, plokštės ir lakštai), medžio ir plastiko kompozitas, PE pagrindu pagaminti profiliai ir dervos plytelės bei PVC granuliavimas. Jis ypač gerai susidoroja su mažo tūrio tankio sauso mišinio milteliais dėl didelio tiekimo galo.

Kuo jis skiriasi nuo lygiagrečios dviejų varžtų statinės?

Kūginė statinė susiaurėja ir sukuria didelį suspaudimą švelniu šlyties būdu, todėl tinka tiesioginiam PVC/WPC ekstruzijai. Alygiagretus dvigubas varžtasišlaiko pastovų skersmenį ir didesnę šlyties jėgą, o tai tinka mišiniams, pagrindiniams mišiniams ir labai daug užpildų turinčioms formulėms.

Koks yra tipinis atstumas tarp varžto ir statinės?

Tarpas yra mažas tarpas tarp skrydžio antgalio ir skylės sienelės. Jis tvirtai ir tiksliai pritvirtintas prie naujos dalies; nes atsidaro nuo susidėvėjimo, galios ir slėgio kritimo. Reguliarus jo matavimas yra aiškiausias būdas stebėti statinės nusidėvėjimą.

Kaip sumontuoti kūginę dvigubo varžto cilindrą?

Išjunkite maitinimą ir užfiksuokite, nuvalykite sujungimo paviršius, pritvirtinkite ir sulygiuokite taip, kad varžtai laisvai suktųsi, teisingai sujunkite kiekvieną šildytuvo zoną ir termoporą, tada lėtai pašildykite cilindrą iki temperatūros ir pamirkykite prieš įjungdami varžtus.

Kas sukelia kūginių dviejų varžtų statinių susidėvėjimą?

Daugiausia abrazyviniai užpildai, tokie kaip kalcio karbonatas, medienos pluoštas ir stiklas, kuriuos pablogina korozija dėl PVC apdorojimo, prastos priežiūros ir nepakankamo kietumo. Gilesnis bimetalinis arba volframo karbido sluoksnis daug geriau atlaiko visus tris.

Kaip dažnai reikia tikrinti ar keisti statinę?

Kas mėnesį atlikite vizualinius ir išvalymo patikrinimus ir kas ketvirtį išmatuokite klirensą. Keitimo laikas priklauso nuo užpildo apkrovos ir veikimo valandų – stebėkite nusidėvėjimo tendenciją, o ne laukite gedimo, ir atstatykite arba pakeiskite, kai tarpas pasieks specifikacijas.

Kaip pasirinkti tinkamą ekstruzijos linijos dydį?

Suderinkite skersmens santykį ir ilgį su ekstruderio modeliu ir tiksline galia, tada pasirinkite paviršiaus apdorojimą, atsižvelgdami į jūsų kompozicijos abrazyvumą. Nusiųskite brėžinį arba pavyzdį su rakto matmenimis, kad statinė tiksliai atitiktų, o ne apytikslis.

Reikia prie jūsų mašinos pritaikytos kūginės dvigubo varžto cilindro?

Atsiųskite mums savo brėžinį arba pavyzdį su pagrindiniais matmenimis, ir mūsų inžinieriai nurodys tiksliai jūsų medžiagai tinkamo kietumo kūginį dvigubą varžtą ir cilindrą. Naudodami vidinį azotavimą, bimetalinį ir volframo karbidą, gaminame dalis, kurių angoje pasiekia 62 HRC, kad tarnavimo laikas būtų ilgas.

Gaukite pasiūlymą per 12 valandų →
